不锈钢列管式换热器
技术特性表 Technical performance Table
|
规 格 Specification（m2） |
有效长度 Effective length |
外径 diameter |
重量 weight（kg） |
|
0.5 |
800 |
159 |
60 |
|
1 |
800 |
159 |
90 |
|
1.5 |
1200 |
208 |
138 |
|
2 |
1200 |
220 |
155 |
|
3 |
1400 |
300 |
236 |
|
5 |
1200 |
300 |
260 |
|
10 |
1600 |
400 |
390 |
|
15 |
2400 |
400 |
560 |
|
20 |
2600 |
400 |
800 |
|
30 |
3200 |
450 |
1005 |
|
40 |
3500 |
500 |
1310 |
|
50 |
4000 |
500 |
1620 |
|
60 |
4000 |
500 |
1850 |
|
70 |
4000 |
500 |
2080 |
|
80 |
3500 |
600 |
2320 |
|
90 |
4000 |
600 |
2600 |
|
100 |
3000 |
700 |
2950
|

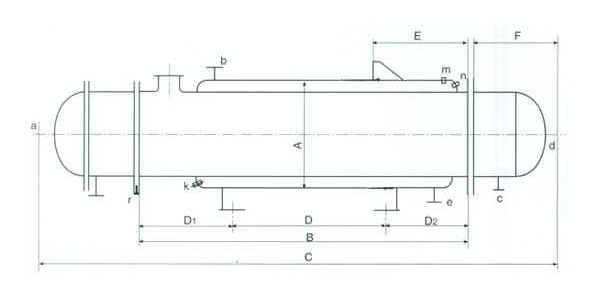

管口表 Nozzle Dimension Table mm
|
符号symbol
|
公称尺寸Nominal size
|
用途或名称Use and name
|
|
a
|
40
|
蒸汽进口 Steam import
|
|
b
|
32
|
冷凝液进口
|
|
c
|
80
|
料液出口
|
|
d
|
80
|
料液出口
|
|
e
|
32
|
蒸汽进口
|
|
f
|
80
|
料液进口
|
|
g
|
40
|
冷凝液出口
|
|
k
|
15
|
立式排气口
|
|
n
|
15
|
立式排液口
|
|
m
|
15
|
卧式排气口
|
|
r
|
6
|
报警孔
|
